收银终端与外设接入

位置：【场景使用】-> 【收银终端与外设接入】

功能简述：把收银终端（POS 收银机）与小票打印机、厨打机、灯光控制盒、扫码枪等外设接入门店，在后台完成终端登记与落单规则配置，并在收银端完成连接与自检，使门店能正常开单、打单与落单

接入链路总览

（1）完整链路为：后台【POS登记】登记终端 → 收银端登录绑定 → 收银端【设置】-> 【打印】配置小票打印机 → 后台【厨打设置】指定落单商品 → 收银端【设置】-> 【灯光控制】接入控制盒 → 逐项自检。
（2）后台负责「登记与规则」：终端身份、落单去向；收银端负责「连接与测试」：打印机参数、串口参数、测试指令。
（3）两端缺一不可：只在收银端配打印机而终端未登记，或只登记终端而未配打印机，都会导致开业当天的单据出不来。
（4）每接入一类外设，就当次完成一次自检，不要等全部接完再统一测试。

如图所示

第一步：后台登记 POS 终端

（1）进入后台【基础设置】-> 【POS登记】，查看已登记的收银终端清单，支持按终端名称、终端号筛选。
（2）修改终端信息可维护终端名称、所属门店等参数，终端名称建议按「门店 + 位置」命名（如「一楼收银台」），便于后续排查。
（3）终端登记信息是收银端登录绑定的依据，新增或更换收银机时，务必先在后台登记，再到收银机上登录一次完成绑定。
（4）多终端门店需要逐台登记与绑定，避免多台终端共用同一登记信息造成单据归属混乱。

如图所示

第二步：收银端小票打印机配置

（1）在收银端【用户菜单】-> 【设置】-> 【打印】中配置小票打印机，先进行「打印机配置」：选择打印方式与连接方式，填写 IP / 串口 / 打印机名称等参数。
（2）连接方式需与实际硬件一致：网口打印机填写 IP 与端口，串口打印机选择对应串口号，USB 打印机选择设备名称。
（3）「小票设置」用于配置小票的打印份数、抬头与显示项，决定小票上打印哪些内容（如门店名、项目明细、收款方式）。
（4）配置完成后点击打印测试，能吐出测试小票即表示打印机已连通。
（5）收银端配置只对当前收银机生效，多台终端的打印机需要逐台配置。

如图所示

第三步：厨打落单设置

（1）厨打用于把需要制作或调制的商品自动落单到对应出品部门，在后台【基础设置】-> 【厨打设置】中配置。
（2）在厨打设置列表中选择商品，指定其落单去向（哪台厨打机或哪个出品部门）。
（3）支持按分类筛选与按商品名称查询，批量指定同一出品部门的商品可一次配置完成。
（4）未在厨打设置中登记的商品不会自动出单，点单后需要人工通知出品部门。
（5）厨打规则属于后台规则，配置完成后收银端点单即按规则落单，无需在收银端重复设置。

如图所示

第四步：灯光控制接入

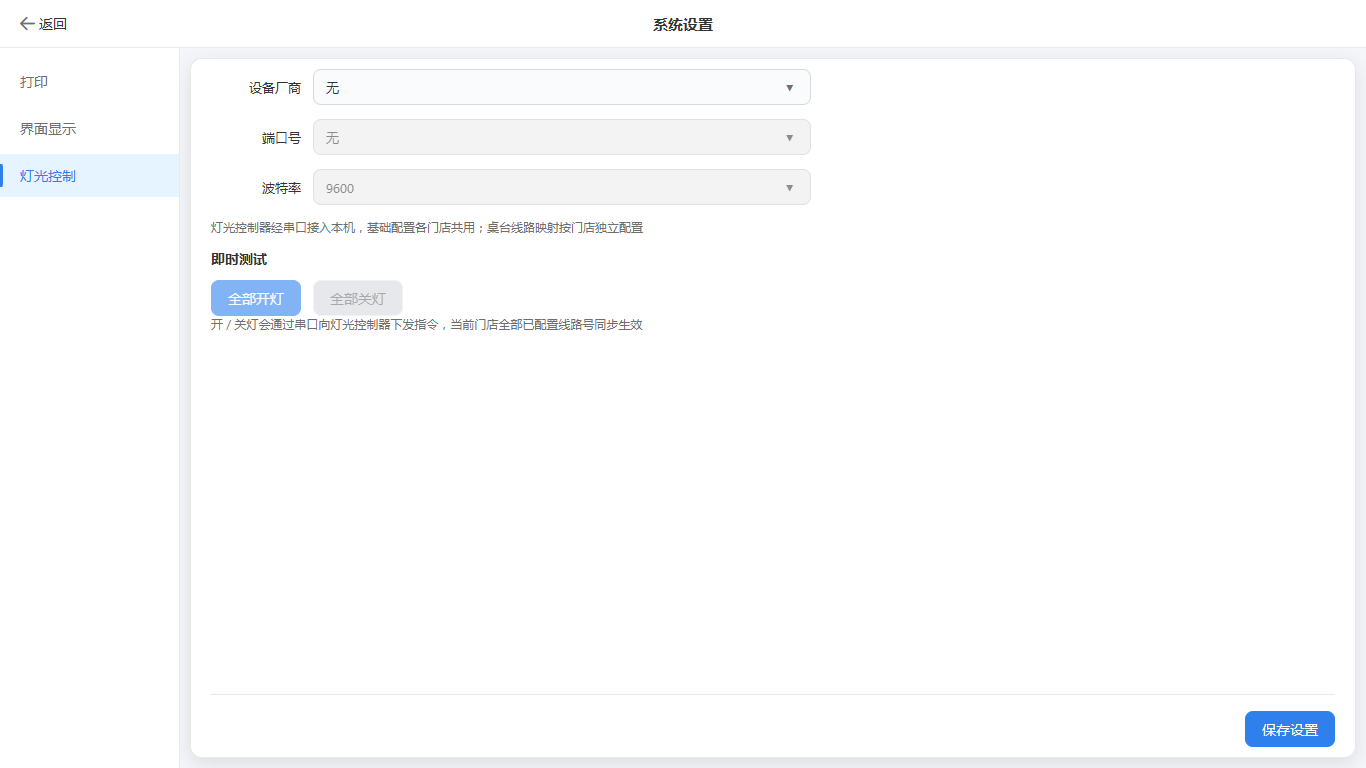

（1）灯光控制用于在收银端直接控制房间灯牌与服务灯，需在收银端【用户菜单】-> 【设置】-> 【灯光控制】中接入。
（2）「串口配置」中填写控制盒的串口或网络参数，参数需与设备手册一致，配置错误会表现为点击无反应。
（3）「即时测试」可逐个测试灯位与房间的对应关系，用于确认房台号与灯位映射是否正确。
（4）建议在营业前完成映射测试，房台号与灯位错位会导致客人到店后灯牌不亮。
（5）灯光配置只对当前收银机生效，多台终端需要分别配置。

如图所示

第五步：扫码枪与收银台输入设备校验

（1）扫码枪属于「免驱动输入设备」，接入后在收银端【收银】-> 【快速收银】的搜索框或扫码入口直接扫描商品条码，能带出对应商品即表示可用。
（2）扫码枪输出的条码需要与【商品档案】中维护的商品条码一致，否则扫码无结果，属于商品档案未维护条码的问题。
（3）电子秤、钱箱、客显等设备需要依赖收银机驱动与客户端能力，若扫码、称重或开钱箱失败，请先确认设备驱动已安装。
（4）外设联调建议在【系统设置】-> 【DLL 测试页】中查看发送（TX）与接收（RX）日志，可直观判断指令是否送达设备。
（5）安卓收银机与 Windows 客户端的外设接入方式不同，安卓端使用厂商 SDK，更换设备后需重新验证。

如图所示

第六步：结果验证与自检清单

（1）打印自检：在收银端点击打印测试，确认小票内容与抬头正确、份数符合设置。
（2）落单自检：点一份已配置厨打的商品并下单，确认厨打机出单且商品落到正确出品部门。
（3）灯光自检：开台后点击灯位控制，确认对应房间灯牌亮起。
（4）录入自检：扫码枪扫描一个商品条码，确认能在收银端带出该商品。
（5）数据自检：完成一笔试探单据后，在收银端【对账】-> 【收银对账】中确认该笔单据已入账，确认后可按门店要求处理掉试探单据。

如图所示

常见应用场景

收银终端与外设接入是门店「能不能开单、能不能出单」的前置条件，直接影响开业当天的收银效率。

（1）新店开业：一次性完成终端登记、打印机、厨打与灯光的接入与自检。
（2）收银机更换或增配：新终端先后台登记，再登录绑定并导入原有打印机与串口参数。
（3）打印机更换型号：重新配置连接方式与打印参数，并打印测试页确认格式正常。
（4）外设偶发不通：先用测试页与 DLL 测试日志定位是设备问题还是参数问题，再决定是否更换设备。
